實驗室設備簡介

一.泛用型切割機

lab-01

機台特點:

  1. 鋁合金陽極處理檯面送料平順
  2. 超強切割能力切割迅速
  3. 鑽石切割片切割面平整
  4. 雙軸平行切割輔助另亦可作角度切割滿足使用需求
  5. 靜音設計
  6. 集塵孔設計避免粉塵污染(需搭配吸塵器)
  7. 0~6000RPM 可調轉速(附轉速表)
  8. 日製高質感開關與 LED 電源指示燈
  9. 專利開發專用高扭力驅動馬達搭配變速齒輪組
  10. 超穩固機身操作方便

機台規格:

  1. 輸入電源:AC220V 單向電壓
  2. 切割檯面:440*290mm
  3. 最大切割厚度:2~30mm(視刀片尺寸而定)
  4. 切割料損:刀片 1~1.5mm(視刀片尺寸而定)
  5. 轉速:0~6000RPM(有效轉速 60~6000RPM)
  6. 馬達:高扭力 600W 直流馬達
  7. 傳動方式::皮帶+齒輪模組
  8. 機台尺寸:455*390*155mm
  9. 機台重量:18Kg
  10. 鑽石切割刀片:85mm

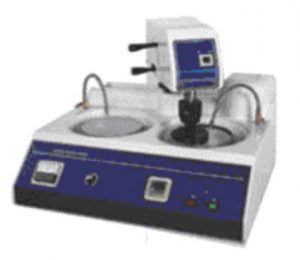

二.雙盤自動定寸研磨拋光機

lab-02

機台特點:

  1. 機台粉體烤漆, 無毒性
  2. 精密的迴轉平衡度, 用力壓也不會偏擺
  3. 穩固的機身設計, 使用時機身不搖晃
  4. 防水蓋設計, 研磨安全簡便, 工件不易飛落
  5. 主軸防漏設計, 運轉順暢
  6. 替換式研磨盤, 可快速更換
  7. 不銹鋼隻噴水管, 位置可任意調整
  8. 特殊 O 型環橡膠設計, 固定砂紙拋光絨布, 使更換砂紙與絨布更簡單快速, 無一般壓蓋飛出而使手受傷之情形發生
  9. 可選用低轉速高扭力之無刷馬達系統(選配)

機台規格:

  1. 研磨盤數量 2 個
  2. 研磨方式為自動研磨
  3. 研磨盤直徑為Ф 200
  4. 研磨轉速 0~600RPM(可依客戶需求指定)
  5. 研磨馬力 DC 200 V 1Φ x300W
  6. 冷卻裝置2支
  7. 機台型式桌上型
  8. 機台尺寸:740x720x350
  9. 電源AC220V1Φ
  10. 重量 73Kg

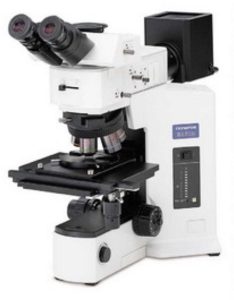

三.光學顯微鏡

lab-03

機台特點:

  1. UIS無限平行光學系統。
  2. 物鏡倍率 25~2500×。
  3. 符合人體功學設計。
  4. 提供明視野、暗視野、偏光、微分干涉位相差、螢光等顯微觀察法。
  5. 高達十幾組不同使用功能物鏡可供選擇。
  6. 12V/100W 超高亮度照明燈源。
  7. 可搭配 CCD 攝影機、顯示器及量測軟體使用。
  8. 可配合客戶特殊需求修改機台。

.一般熱風循環烘箱

lab_04

機台規格:

  1. 送風馬達:1/10HP
  2. 內部尺寸:W300*D300*H300mm
  3. 外部尺寸:W430*D470*H680mm
  4. 電源:110V 50/60Hz
  5. 電流:10A
  6. 重量:約40kg

機台特點:

  1. 方式:強制送風循環
  2. 使用溫度範圍:40℃~200℃(或50℃~300℃)
  3. 均溫性:±5%
  4. 溫度控制精度:±0.5℃
  5. 內外箱材質:內材不銹鋼板,外材鍍鋅鋼板粉體烤漆
  6. 溫度控制系統:微電腦P.I.D.自動演算型溫度表S.S.R 控制
  7. 溫度設定方式:觸控方式:LED 數字顯示(同時顯示)
  8. 溫度表示方式:LED 數字顯示(同時雙顯示)
  9. 測溫體:K(熱電偶)
  10. 保溫材質:岩棉
  11. 安全裝置:自我診斷功能,溫度異常,過熱、斷線、電源、馬達保護開關

.銅箔測厚儀

lab_05

機台特點:

  1. 儲存的測量數據可以進行選擇與糾正。
  2. 自動探頭識別功能。
  3. 雙向的RS232 插口用於PC 或列表機連接。
  4. 帶聽覺信號的規格限制。
  5. 統計評估功能。

機台規格:

  1. 功能:採用微電阻原理來測量銅層的厚度
  2. 適用:測量多層線路板及單、雙面軟板上銅箔層的厚度
  3. 主機特點:特大LED 螢幕
  4. 測量探頭:PROBE ERCUN(側面銅之探頭)
  5. 測試範圍:0.1-120um(0.04-4.8mils)
  6. 測量精度:範圍1:0.1-10um 0.1-5um=0.075um 5-10um=1.5%, 2.5-120um 5-50um=0.5um 50-80um=1%>80um=2%
  7. 主機尺寸:160mmx80mmx30mm(高x 寬x 高)
  8. 主機重量:230 克

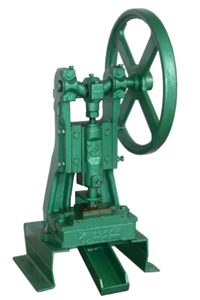

.手動衝床

lab_06

機台操作方式

  1. PC 板設有沖片孔,對準下模2 支對位PIN。註:如無對位孔,可將PIN 拔起,方便取樣動作。
  2. 將欲取樣之SAMPLE 板放至切片槽,對準位置之後,逆時針轉動轉輪即可沖下切片。
  3. 沖下來之後用勾子將切片勾下去,即完成切片動作。

機台注意事項:

  1. 勿將手放入模具裏面,以防危險。
  2. 請勿沖厚度超5mm 以上之板子,或pc 板以外之金屬板。
  3. 本機台使用之上下模為消耗品,會因使用次數及操作不當,造成磨具之磨耗,如須更換請通知工廠處理。
